上海端懿介紹絕緣油介電強度測試儀注意事項

更新時間：2018-08-08

瀏覽次數：1057

絕緣油介電強度測試儀測試儀操作簡單、功能強大、試驗過程中無死機現象發生!

注意事項

1、劣質油試驗易損壞儀器

回收的未經過濾加工處理的油介稱劣質油，含有相當多的水分和雜質，它的絕緣抗電強度多在12kV以下。特別是含水分較多的劣質油，有的用戶為知其劣到什么程度，亦用測高絕緣強度的儀器進行測試，結果對本儀器的高壓測試系統易造成損壞，損壞的原因如圖1所示。

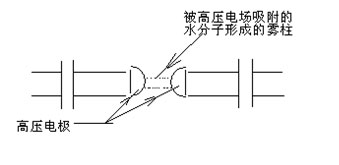

圖1、霧柱和雜質構成導電介質將兩半球連通形成高壓回路

正常情況下，高壓電極間被絕緣油介填充。測試時兩電極間的電壓不斷加大，不同絕緣強度的油介能承受不同值的高壓電場，這個不斷上升的高壓電場致使絕緣油介不能承受時則被突然擊穿，擊穿時的瞬變大電流被儀器采集并立即斷閘失去高壓轉入降壓運行。

當測試含水分較重的劣質油時，兩半球電極間的電壓不斷升高，同時油介中的水微粒在高壓電場的作用下被吸附到球隙間形成淡白色的霧狀水柱，由細變粗，水阻越來越小。這種水阻變小，高壓變壓器電流增大（而無擊穿突變放電）的瞬變過程致使儀器受到損壞，限流電阻，保險管燒斷甚至會燒毀儀器高壓變壓器。

2、低耐壓油介的測試

這種油介通常在15~35kV，油介中即使含有微量的水分和雜質，儀器也能正常測試，僅表現在升壓過程中個別氣泡微粒（或雜質）被吸附到球隙間產生放電，氣泡被擊散擠出球隙間，補充過來的是油，故仍繼續升壓到油介的大承受點被擊穿，這種測試數據仍是可靠的。
